Vakio DC-virtalähde monipuolisiin sovelluksiin

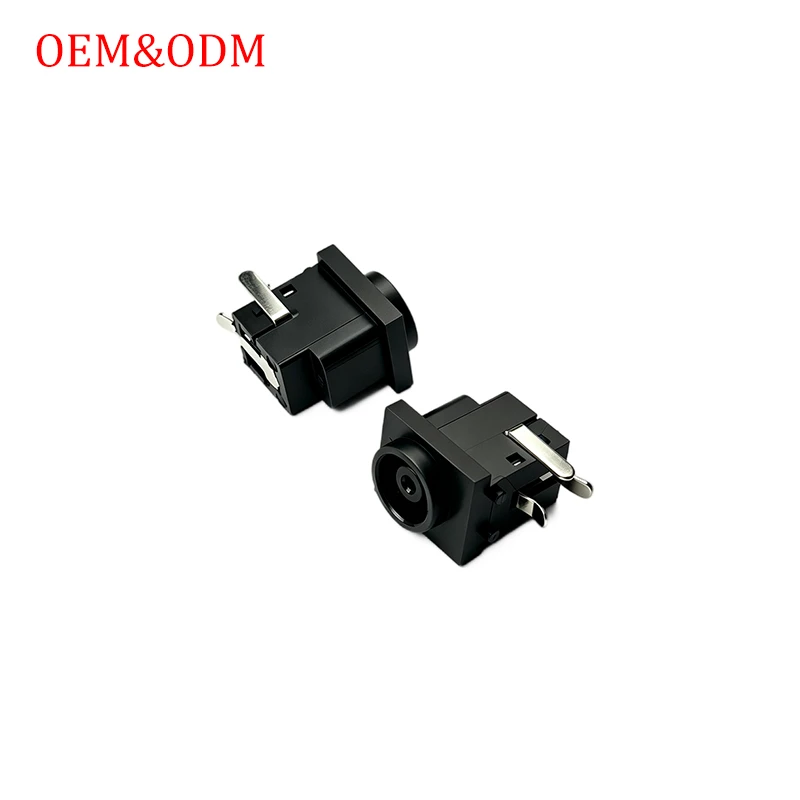

DC-114 on suunniteltu yleiskäyttöiseksi-DC-tuloliittimeksi reitittimille, digisovittimille, kytkimille ja tietokoneiden oheislaitteille. Pystysuora DIP-konfiguraatio mahdollistaa tehokkaan piirilevyasettelun, jolloin liitin sijoitetaan pystysuoraan käytettävissä olevan levytilan maksimoimiseksi. Vakiopiippurakenne varmistaa yhteensopivuuden yleisimpien virtalähteiden kanssa. Tuote tukee aaltojuottoa, mikä mahdollistaa integroinnin automatisoituihin suuren volyymin tuotantoympäristöihin.

Materiaalin valinta ja suorituskykyominaisuudet

Fosforipronssiliittimet ja H65-messinkirunko muodostavat tämän teholiittimen rakenteellisen perustan. Fosforipronssi tarjoaa hyvät jousiominaisuudet varmistaen tasaisen kosketuspaineen liitäntätulpan kanssa toistuvien sisäänvienti- ja poistojaksojen aikana. H65-messinkialusta tarjoaa mekaanista vakautta ja tukee 3A-virtaluokitusta. Juotosnastojen hopea- tai kultapinnoite vähentää kosketusvastusta ja suojaa hapettumista vastaan, mikä auttaa säilyttämään vakaan sähköisen suorituskyvyn.

Laadunvarmistuskehys

DC-114:n laadunhallinta noudattaa täydellistä tuotannonohjausjärjestelmää. Saapuvat materiaalit tarkastetaan, tuotantolinjoja valvotaan rutiinitarkastuksilla ja puolivalmiista tuotteista otetaan näytteitä säännöllisin väliajoin. Valmiit yksiköt läpikäyvät 100 % silmämääräisen tarkastuksen ja sähkötestauksen ennen pakkaamista. Myös lopullinen kuljetusta edeltävä tarkastus tehdään. Laatulaboratorio on varustettu keskeisillä käyttöiän testaajilla, kuormituskäyräanalysaattoreilla, suolasuihkukammioilla ja näönmittausjärjestelmillä tuotteen suorituskyvyn tarkistamiseksi.

Tilaus- ja suunnittelutuki

DC-114:n standardi MOQ on 10 000 kappaletta ja tuotannon läpimenoaika on noin 15 päivää. Valokuva- tai videopäivityksiä voidaan toimittaa tuotannon, tarkastuksen tai pakkausvaiheiden aikana asiakkaan pyynnöstä. Räätälöityjä muutoksia varten insinööritiimi voi arvioida muutokset 2D- tai 3D-teknisten piirustusten perusteella, ja mallikehitysjakso on jopa 30 päivää. Vientipakkaukset sisältävät sisäpussit ja kotelosuojat, ja tuote tukee EXW- ja FOB-kauppaehtoja 30/70-maksurakenteella.

Tuotteen tekniset tiedot

Parametri	Erittely
Käyttöliittymän määritys	Normaali DC piippu
Asennustyyppi	DIP pystysuora
Pinssien määrä	3P
Sähköluokitus	DC 30V / 3A
Rungon materiaali	Fosforipronssiliitin / H65 messinki
Pintapinnoitus	Hopealla tai kullalla{0}}päällystetyt juotosnastat
